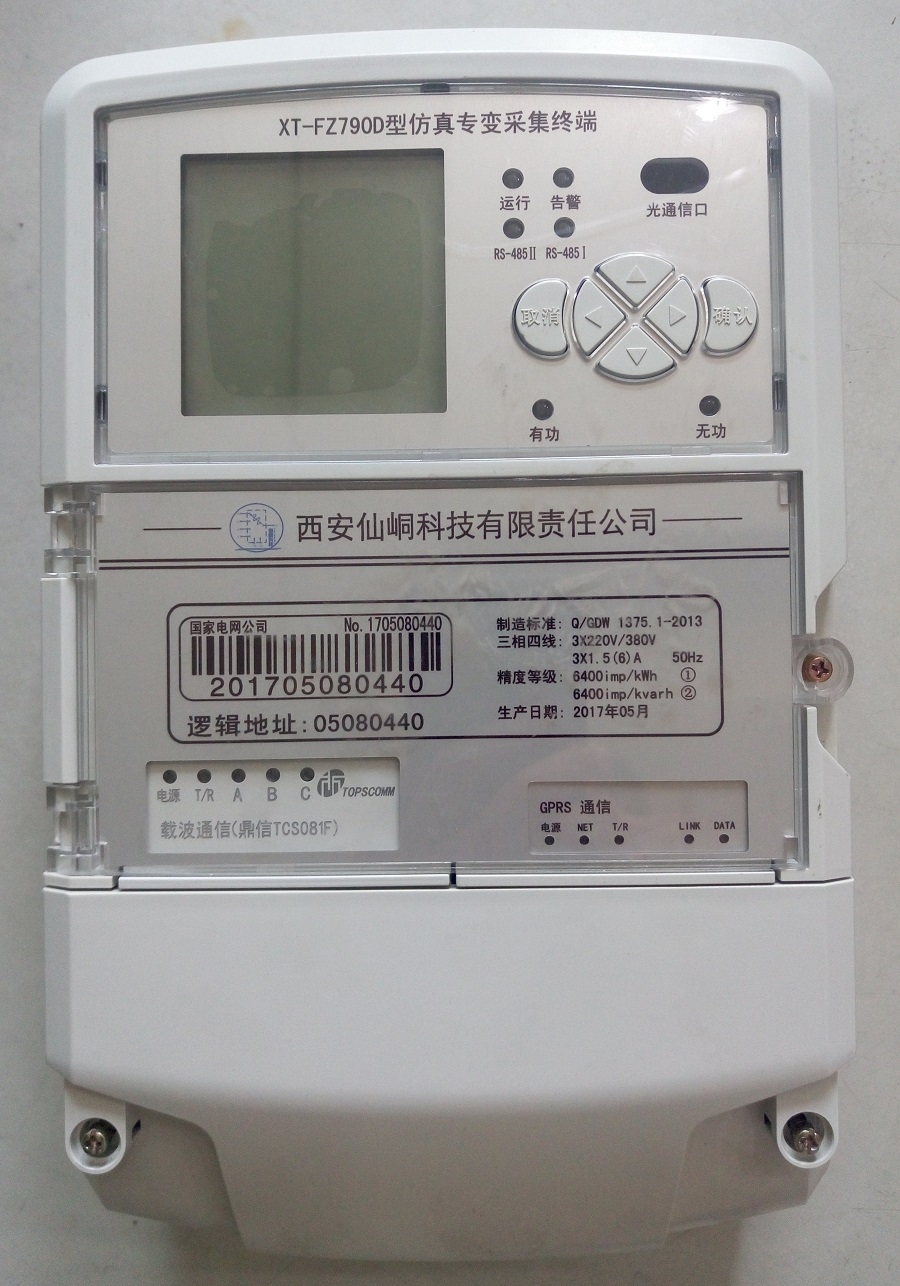

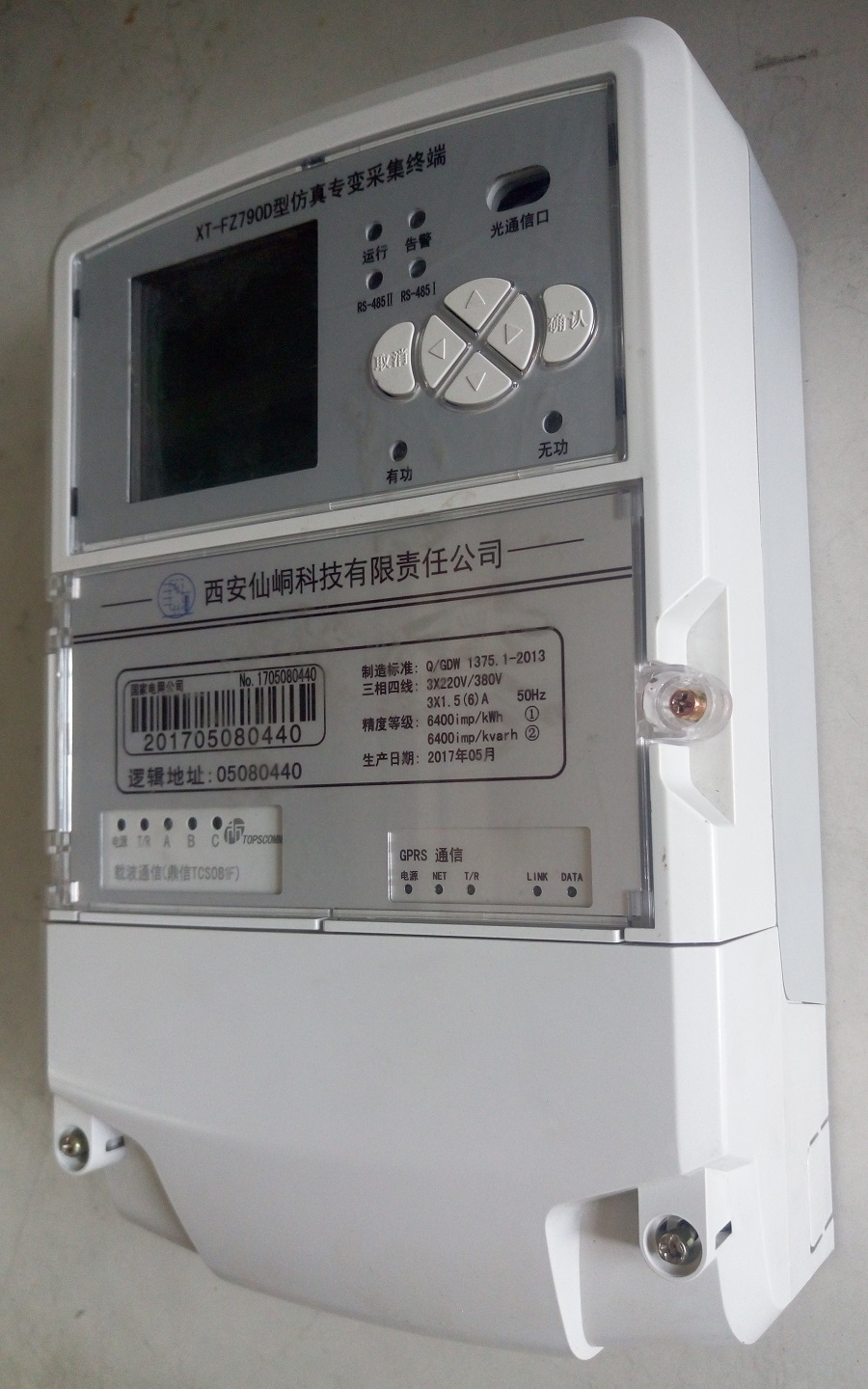

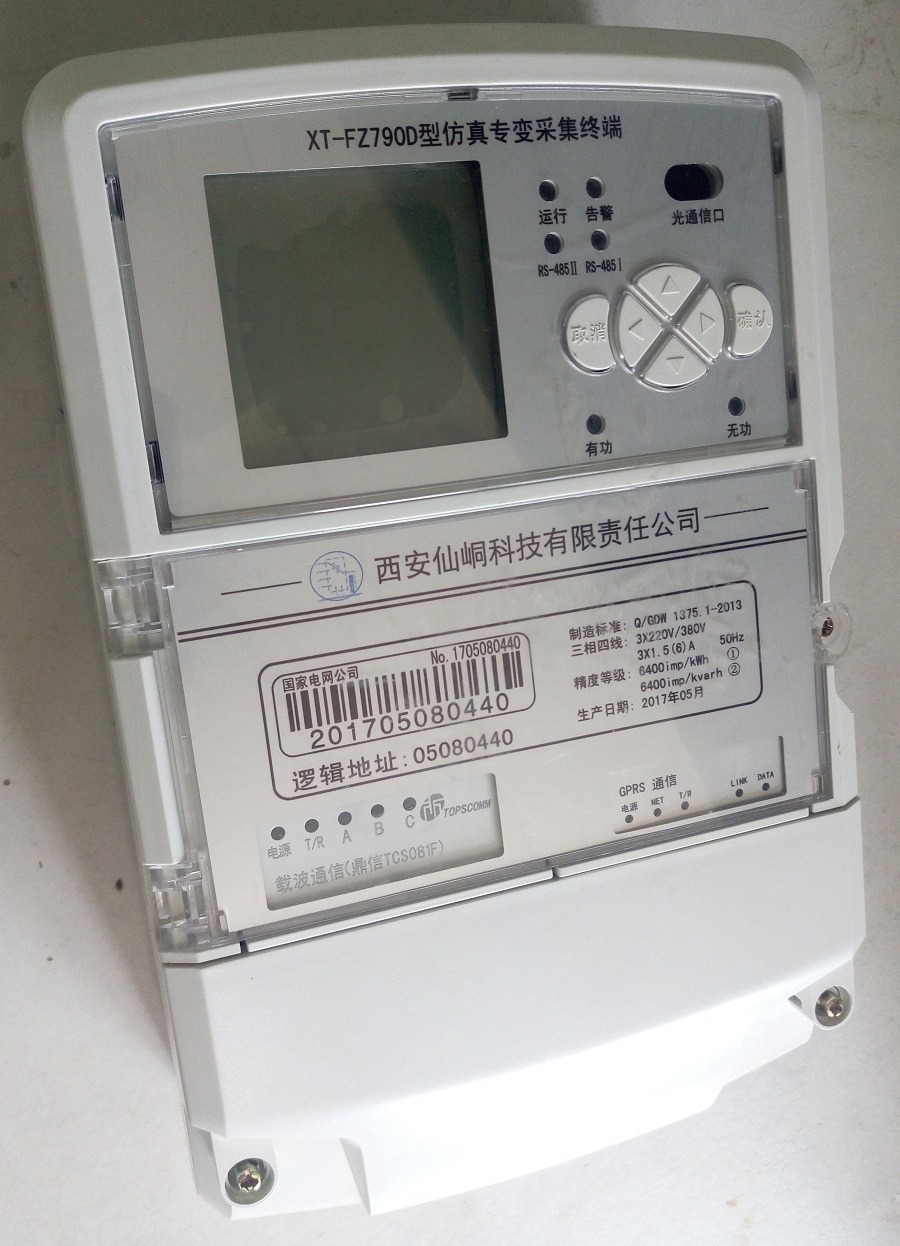

    XT-FZ790D型仿真專變采集終端

    XT-FZ790D型仿真專變采集終端

    1 、簡介

    XT-FZ790D型仿真專變采集終端采用微電子技術、計算機芯片技術、現代通信技術等當今先進的技術,采用先進的GPRS公用無線通信網絡技術,是實現需求側管理現代化的重要組成部分,也是用電信息管理系統的配套終端產品,和用電信息管理主站配合可實現負荷的監測與控制,并能夠?qū)崿F(xiàn)自動抄表、計量設備監測和防竊電,以及各種負荷閉環控制和異常告警功能,是電力營銷自動化系統中具有較高實用價值的終端產品。

    2、工作原理簡述

    終端由微控制器、載波/無線模塊、時鐘、數據存儲單元和通訊接口、工作電源、指示燈組成。、載波/無線模塊接收集中器下發的信號,傳給微控制器,微控制器將接收到的數據處理后通過RS485口發給下聯的RS485表,并將RS485表的應答數據處理后傳給載波/無線模塊,再經載波/無線模塊發給集中器,實現集中器與RS485表間的通信。原理框圖如下


    3、主要技術指標

    規格

    電壓

    3×220V/380V

    電流

    3×1.5A6A

    精度

    電壓電流

    0.5%

    有功功率

    1%

    無功功率

    2%

    有功電能

    1%

    無功電能

    2%

    工頻耐壓

    4KV

    沖擊電壓

    6KV

    靜電放電

    8KV

    快速脈沖群

    電源回路 4KV

    信號回路 2KV

    浪涌

    共模 4KV

    差模 2KV

    工作溫度

    -2065

    極限工作溫度

    -2570

    相對濕度

    8%

    電壓范圍

    額定電壓 ±30%

    頻率范圍

    50Hz±5%

    MTBF

    50000h

    設計壽命

    15

    電池壽命

    10

    硬件接口

    RS2321

    光通信口(紅外接口):1

    USB接口:1

    GPRS/CDMA通信口:1

    以太網接口:1

    RS4852

    遙信輸入:2

    外形尺寸

    長×寬×厚=286mm×176mm×94mm

    凈重

    2.1kg

    4、功能說明



    項

    必備

    選配

    1

    數據采集

    電能表數據采集



    狀態量采集



    脈沖量采集



    交流模擬量采集



    2

    數據處理

    實時和當前數據



    歷史日數據



    歷史月數據



    電能表運行狀況監測



    電能質量數據統計



    3

    參數設置

    和查詢

    時鐘召測和對時



    TA變比、TV變比及電能表脈沖常數



    限值參數



    功率控制參數



    預付費控制參數



    終端參數



    抄表參數



    費率時段等參數



    4

    控制

    功率定值閉環控制



    預付費控制



    保電/剔除



    遙控



    5

    事件記錄

    重要事件記錄



    一般事件記錄



    6

    數據傳輸

    與主站通信



    與電能表通信



    中繼轉發



    7

    本地功能

    顯示相關信息



    用戶數據接口



    8

    終端維護

    自檢自恢復



    終端初始化



    軟件遠程下載



    斷點續傳



    有交流(電壓、電流)模擬量采集功能的終端,脈沖量采集功能可以作為選配

    5、仿真終端故障設置

    5.1 終端通信類故障

    序號

    終端上反映故障現象

    軟件可設置故障點

    1

    以太網網模塊無法實現通訊

    以太網模塊故障

    2

    以太網模塊工作時斷時續

    通訊模塊接觸不良

    3

    485通訊故障模擬

    485通訊故障

    4

    輪控合/分閘輸出控制故障模擬

    /分閘故障



    5.2 終端參數類故障

    序號

    終端上反映故障現象

    軟件可設置故障點

    1

    終端上顯示主站IP地址和實際主站IP地址不一致

    主站IP地址錯誤

    2

    終端上顯示的主站端口號和實際端口號不一致

    主站端口號錯誤

    3

    終端上顯示終端IP地址與主站軟件設置的IP地址不一致

    終端IP地址錯誤

    4

    終端上顯示的行政區碼與主站軟件上編輯的行政區碼不一致

    終端行政區碼錯誤

    5

    終端上顯示終端地址與主站軟件上編輯的主站地址不一致

    終端地址錯誤



    5.3 終端硬件類故障

    序號

    終端上反映故障現象

    軟件可設置故障點

    1

    終端進出線電壓及供電正常,但終端無顯示

    終端不啟動

    2

    終端上電后顯示白屏

    終端白屏

    3

    終端上電后顯示黑屏

    終端黑屏

    4

    終端上電后顯示花屏

    終端花屏

    5

    終端上顯示交采回路接入的A相電壓值為0

    終端交采回來A相無電壓

    6

    終端上顯示交采回路接入的B相電壓值為0

    終端交采回來B相無電壓

    7

    終端上顯示交采回路接入的C相電壓值為0

    終端交采回來C相無電壓

    8

    終端上顯示交采回來的接入A相電流為0

    終端交采回來A相無電流

    9

    終端上顯示交采回來的接入B相電流為0

    終端交采回來B相無電流

    10

    終端上顯示交采回來的接入C相電流為0

    終端交采回來C相無電流

    11

    終端上顯示交采回來的接入A相電壓為正常值的50%

    終端交采回來A相電壓異常

    12

    終端上顯示交采回來的接入B相電壓為正常值的50%

    終端交采回來B相電壓異常

    13

    終端上顯示交采回來的接入C相電壓為正常值的50%

    終端交采回來C相電壓異常

    14

    終端上顯示交采回來的接入A相電流為正常值的50%

    終端交采回來A相電流異常

    15

    終端上顯示交采回來的接入B相電流為正常值的50%

    終端交采回來B相電流異常

    16

    終端上顯示交采回來的接入C相電流為正常值的50%

    終端交采回來C相電流異常






    6、安裝與接線

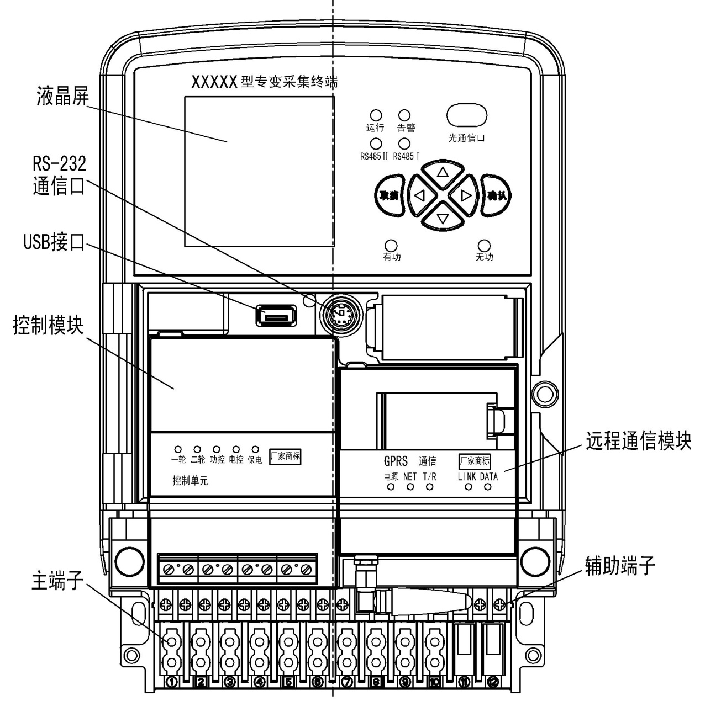

    外觀尺寸圖

    接線尺寸圖

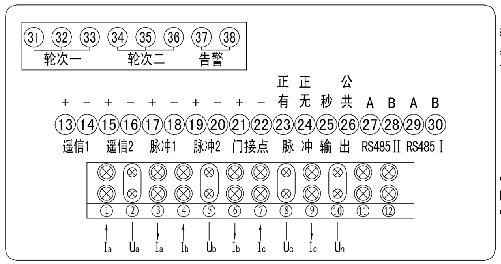

    端子接線圖

    7、操作說明

    7.1安裝與接線說明

    將本終端安裝固定在計量柜中,根據終端類型確定終端工作電壓,電流,接線方式(見前面板標注),連接好各電壓電流端的接線。打開終端的前面板,插入已開通GPRS/CDMA業務功能的SIM卡,并將本終端附帶的充電電池插入,檢查接線無誤后上電運行。

    7.2 設置主站地址、終端地址

    準備:使用組態軟件/專用維護手持電腦進行參數設置,可以用RS232方式或者紅外方式。終端各通道均設有口令防護,設置時需進行安全驗證。

    RS232 /紅外方式:設置串口參數為波特率:9600(紅外 1200),數據位:8,校驗:偶校驗,停止位:1位。(串口參數依客戶要求會有不同,請以實際情況為準)

    升級:所有版本升級時,都先將調試開關關掉,以免影響升級速度,在調試開關菜單下,將所有開關全部退出;

    7.2.1升級

    升級有遠程升級和本地升級,本地升級可分為三種:USB口升級、232升級或485升級

    USB升級:

    1)   將升級所需要的程序放入U盤中

    2)   U盤插到終端USB口,按鍵進入菜單系統管理下的USB升級界面

    3)   輸入密碼(默認為1111,或000000)后按確認鍵,5秒后終端升級完畢并復位

    4)   升級完成后可進入“終端信息”界面查看軟件版本是否更新以便確認程序是否升級成功。

    7.3 按鈕操作、指示燈及液晶顯示說明

    7.3.1按鈕操作

    本終端使用六鍵操作,終端共有“上翻、下翻、左翻、右翻、確認、取消”六個按鍵,方便簡單。

    7.3.2指示燈

         7.3.2.1終端本體指示燈

    運行燈——運行狀態指示燈,紅色,燈常亮表示終端主CPU正常運行,但未和主站建立連接,燈亮一秒滅一秒交替閃爍表示終端正常運行且和主站建立連接;

    告警燈——告警狀態指示,紅色,燈亮一秒滅一秒交替閃爍表示終端告警;

    RS485Ⅰ——RS485Ⅰ通信狀態指示,紅燈閃爍表示模塊接收數據;綠燈閃爍表示模塊發送數據;

    RS485Ⅱ——RS485Ⅱ通信狀態指示,紅燈閃爍表示模塊接收數據;綠燈閃爍表示模塊發送數據。

          7.3.2.2遠程無線通信模塊狀態指示燈

    電源燈——模塊上電指示燈,紅色,燈亮表示模塊上電,燈滅表示模塊失電;

    NET燈——通信模塊與無線網絡鏈路狀態指示燈,綠色;

    T/R燈——模塊數據通信指示燈,紅綠雙色,紅燈閃爍表示模塊接收數據,綠燈閃爍表示模塊發送數據;

    LINK燈——以太網狀態指示燈,綠色,燈常亮表示以太網口成功建立連接;

    DATA燈——以太網數據指示燈,紅色,燈閃爍表示以太網口上有數據交換。

         7.3.2.3控制模塊狀態指示燈

    輪次燈(一輪、二輪)——輪次狀態指示燈,紅綠雙色,紅燈亮表示終端相應輪次處于拉閘狀態,綠燈亮表示終端相應輪次的跳閘回路正常,具備跳閘條件,燈紅一秒綠一秒交替閃爍表示控制回路開關接入異常,燈滅表示該輪次未投入控制;

    功控?zé)簟貭顟B(tài)指示燈,紅色,燈亮表示終端時段控、廠休控或當前功率下浮控至少一種控制投入,燈滅表示終端時段控、廠休控或當前功率下浮控都解除;

    電控?zé)簟娍貭顟B(tài)指示燈,紅色,燈亮表示終端購電控或月電控投入,燈滅表示終端購電控或月電控解除;

    保電燈——保電狀態指示燈,紅色,燈亮表示終端保電投入,燈滅表示終端保電解除。

    7.3.3液晶顯示說明

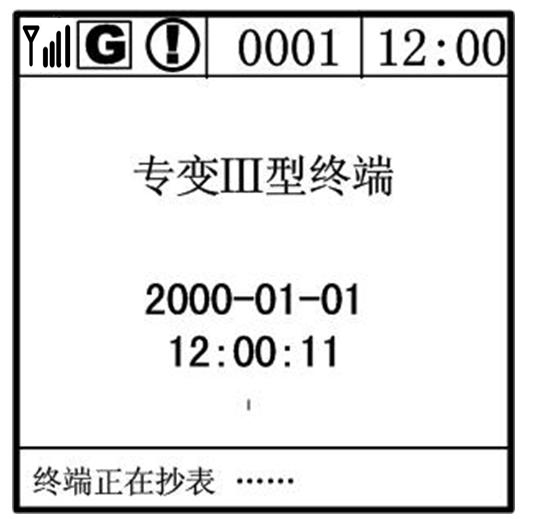

    LCD顯示主畫面內容見圖7。LCD顯示界面信息的排列位置為示意位置,可根據需要調整。

    專變采集終端Ⅲ型顯示分成三類:輪顯模式、按鍵查詢模式、按鍵設置模式。其中按鍵查詢模式和按鍵設置模式需要操作人員按鍵操作的。在當終端顯示處于輪顯模式中,按任意鍵可以進入按鍵操作方式,非輪顯模式下終端顯示主菜單界面進入設置模式需要密碼。菜單設置密碼可修改,出廠默認為ASCII字符“000000”。

    LCD顯示主畫面內容


    表頂層狀態各符號含義



    信號強度指示,最高是4個,最低是1格。
    當信號只有12格時,表示信號弱,通信不是很穩定。信號強度為34格時信號強,通信比較穩定。


    通信方式指示:
    G
    表示采用GPRS通信方式
    S
    表示采用SMS(短消息)通信方式
    C
    表示CDMA通信方式
    L
    表示有線網絡


    異常告警指示,表示終端或測量點有異常情況。當終端發生異常時,該標志將和異常事件報警編碼輪流閃爍顯示

    00

    事件編號

    0001

    表示第幾號測量點數據


    8、 執行標準

    Q/GDW 1374.1-2013 電力用戶用電信息采集系統技術規范第1 部分:專變采集終端技術規范

    Q/GDW 1375.1-2013 電力用戶用電信息采集系統型式規范第1 部分:專變采集終端型式規范

    Q/GDW 1376.1-2013 電力用戶用電信息采集系統通信協議第1 部分:主站與采集終端通信協議

    Q/GDW 1376.3-2013 電力用戶用電信息采集系統通信協議第3 部分:采集終端遠程通信模塊接口協議
