當前位置：供配電站端臺區培訓系統XT-PSDT19C
供配電站端臺區培訓系統為10kV配電自動化架空電路線路一二次智能融合斷路器、智能變臺區培訓設備。用于中高職供用電技術專業《供用電技術》、《農網配電》等課程實操培訓，使學生了解和掌握電力配電系統的基礎知識，熟悉架空線路開關與配電環節、高壓一、二次電氣設備的基本結構、工作原理和功能，能正確分析架空線路配電系統一、二次接線圖，掌握電力負荷及短路電流計算的初步能力，并能看懂電氣安裝圖、系統拓?fù)鋱D。
適用于供配電一次柱上斷路器配電培訓：配電線路的分類及組成，各類金器具結構，配電設備的功能、接線，電纜、導線、設備的選擇，防雷與接地等）、配電設備運行與維護（運行規程；設備安裝、調試、試驗，倒閘；線路巡視、排危、檢修、消缺。供用電技術配電臺區設備運行與維護（變電站運行規程；倒閘操作；設備線路安裝、調試、試驗、檢修、消缺、排故）；智能配電設備的安裝調試及運維（FTU及TTU設備的安裝接線、配置、整定測試、聯調、排故等）。培養學生解決供電系統問題的能力，提高學生動手能力和實踐能力，提升學生的專業技能及崗位就業適應性。
一、產品介紹

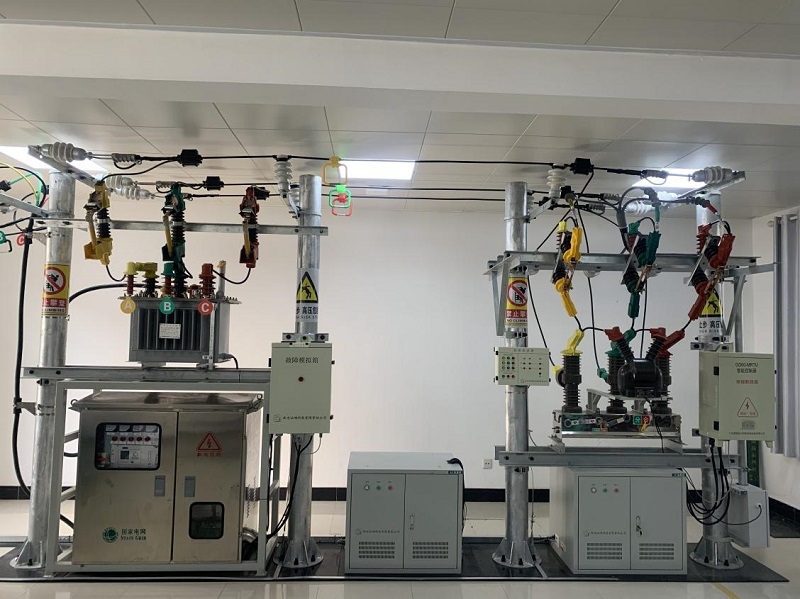

供配電站端臺區培訓系統配置站端實操工位（一二次融合柱上開關成套設備、智能饋線終端、進線刀閘、等效鋼桿、橫擔、絕緣子、一次導線、電纜、通訊模塊、高壓線路故障模擬箱）、變臺實操工位（桿上變壓器100kVA、低壓配電箱、等效鋼桿、高壓導線、避雷器、跌落式熔斷器、智能融合終端、集中器、三相智能電能表、低壓線路故障模擬箱）。適用于配電設備運行與維護：智能設備應用、變電站運行規程；倒閘操作；設備線路安裝、調試、試驗、檢修、消缺、排故等。
二、技術參數
1）輸入電源：三相四線 380V±10%，50 Hz±0.5 Hz，設備配線的零線應與保護接地分開，電壓波動不大于±10%，供電電壓的諧波含量不大于5%；電源輸出：電流3×（1A、2.5A、5A）；
電流調節細度：0～120％范圍內調節，連續可調、調節細度0.1％；
電壓輸出量程：3×57.7 /100V，3×220V/380；
電壓調節細度：0～120％范圍內調節，調節度1％；
相位：0～360°可調，調節細度0.1°；
輸出頻率：45~65Hz，調節細度：0.01Hz。
三、實訓項目
1) 柱上開關倒閘操說明
2) 斷路器倒閘操作
3) FTU參數配置及操作
4) JP柜的組成及操作
5) TTU的操作
6) 一次系統的故障排查
7) FTU二次系統故障排查
8) 計量二次系統故障排查
|
序號 |
名稱 |
規格 |
數量 |
|
1 |
一二次融合柱上開關成套設備 |
ZW20-12，配合智能終端實現線路故障設定及處理功能，完成的線路故障：?jiǎn)蜗嘟拥毓收?、兩相短路接地故障、兩相短路故障、三相短路故障等?shí)驗 |
1 |
|
2 |
智能饋線終端 |
S751-FTU、技術參數 額定數據:電壓：220V、電流：1A、頻率：50Hz/60Hz； 零序：電壓6.5V、電流1A 交流電源：AC220V，±20%； 直流電源（蓄電池）：DC24V，±20%，待機大于4H； 過載能力：電壓回路長期運行1.2×Un，電流回路長期運行1.2xIn，電壓短期運行2×Un不大于1s,電流短期運行20xIn不大于1s； 故障電流：故障電流輸入10xIn； SOE信息：512條，分辨率0.2ms； 測量精度：電壓電流0.5級，延時時間整定誤差+/-40ms，電流定值整定誤差3%； 監測點：12個遙信點，10個遙測點。 |
1 |
|
3 |
桿上變壓器 |
S11型10kV油侵式變壓器；容量：100kVA；電壓等級：10kV/0.4kV； 連接方式：Dyn11；短路阻抗：4.0Ω |
1 |
|
4 |
低壓配電箱 |
容量：100kVA；電壓等級：10kV/0.4kV |
1 |
|
5 |
智能融合終端 |
配電側：臺區智能電表交互、配變狀態監測、智能漏保監測、無功補償監測，線路側具備低壓分路監測、配電線路拓?fù)?、故障研判、線損分析； 用戶側：用戶電表采集、低壓分路監測、表箱開關監測等。 本地通信應支持DL/T698.44、Modbus、DL/T 698.45、DL/T 645、Q/GDW 1376.2協議，宜支持CoAP等協議，網絡層IP協議宜支持IPv4和IPv6協議。 終端上行以太網與主站通訊，下行RS485及HPLC與表計通訊。 |
1 |
|
6 |
集中器 |
DJGZ23-XT890D型仿真集中器3×1.5A（6A）3×220V/380V |
1 |
|
7 |
三相智能電能表 |
DTXT003-Z三相四線費控智能仿真電能表3×1.5A（6A）3×220V/380V |
1 |
|
8 |
等效鋼桿 |
φ160mm-2.8m等效架空線路鋼桿，安裝絕緣電纜、熔斷器/刀閘、電壓互感器、避雷器、橫擔、絕緣子等桿頭金具 |
4 |
|
9 |
實訓指導書 |
|
1 |
|
10 |
電腦 |
|
選配 |
